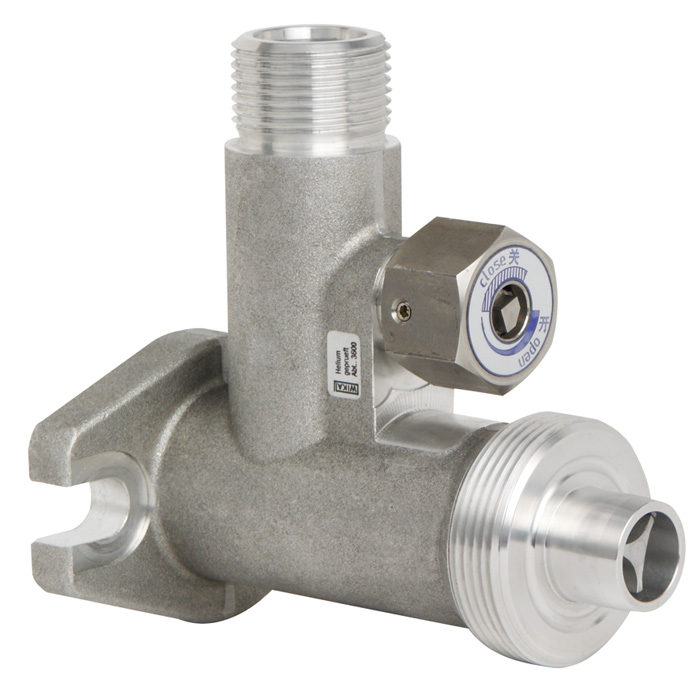

自封三通阀,气密连接GLTC10 combination valve

应用自封三通阀,可用于隔离气体密度监测仪功能特性可选定制型号可重复打开和关闭材料:铝O型圈:EPDM橡胶1•10-8mbar•l/s等级的氦气泄漏测试,可确保系统的气密性描述在不使用自封接头的情况下,要想在充气过程中将SF6气体保持在断路器内几乎是不可能的。该型号三通阀采用特殊设计,包含一个DN-20充气端口、一个特殊
产品详情

应用

  • 自封三通阀,可用于隔离气体密度监测仪


功能特性

  • 可选定制型号

  • 可重复打开和关闭

  • 材料:铝

  • O型圈:EPDM橡胶

  • 1•10-8 mbar•l/s等级的氦气泄漏测试,可确保系统的气密性


描述

在不使用自封接头的情况下,要想在充气过程中将SF6气体保持在断路器内几乎是不可能的。该型号三通阀采用特殊设计,包含一个DN-20充气端口、一个特殊的调节阀(可以对气体密度监测仪进行无泄漏检查)以及一个用于气体密度监测仪的自封阀门。

在正常情况下阀门位于“打开”位置,以使SF6气体流入气体密度监测仪。使用一个特制钥匙可以拧动阀门旋钮,将阀门拧到“关闭”位置。阀门旋钮上有红色箭头,可以指向可视范围内“打开”或“关闭”区域。这样一来,用户可以清楚的看到阀门的准确位置。一旦旋钮达到“关闭”区域开始位置,阀门就会100%关闭,不过用户仍然能进一步将旋钮上紧到“关闭”区域内更深的位置。

DN 20阀门和气体密度监测仪的连接螺纹都使用石墨进行润滑,便于安装或拆卸GLTC20型保护帽。

罐体螺纹尺寸
DN 20(标准尺寸为20 mm)

允许温度
环境温度:-40 °C ... +60 °C

允许压力
最大1 MPa
